產品采用在線雙變換結構，IGBT整流設計。 容量范圍1kVA-20kVA
友好環境

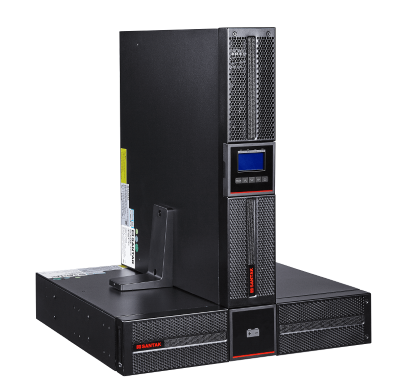

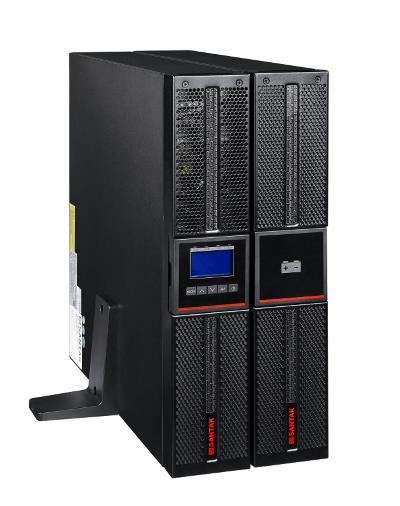

? 機架塔式互換結構，適用更多場景；

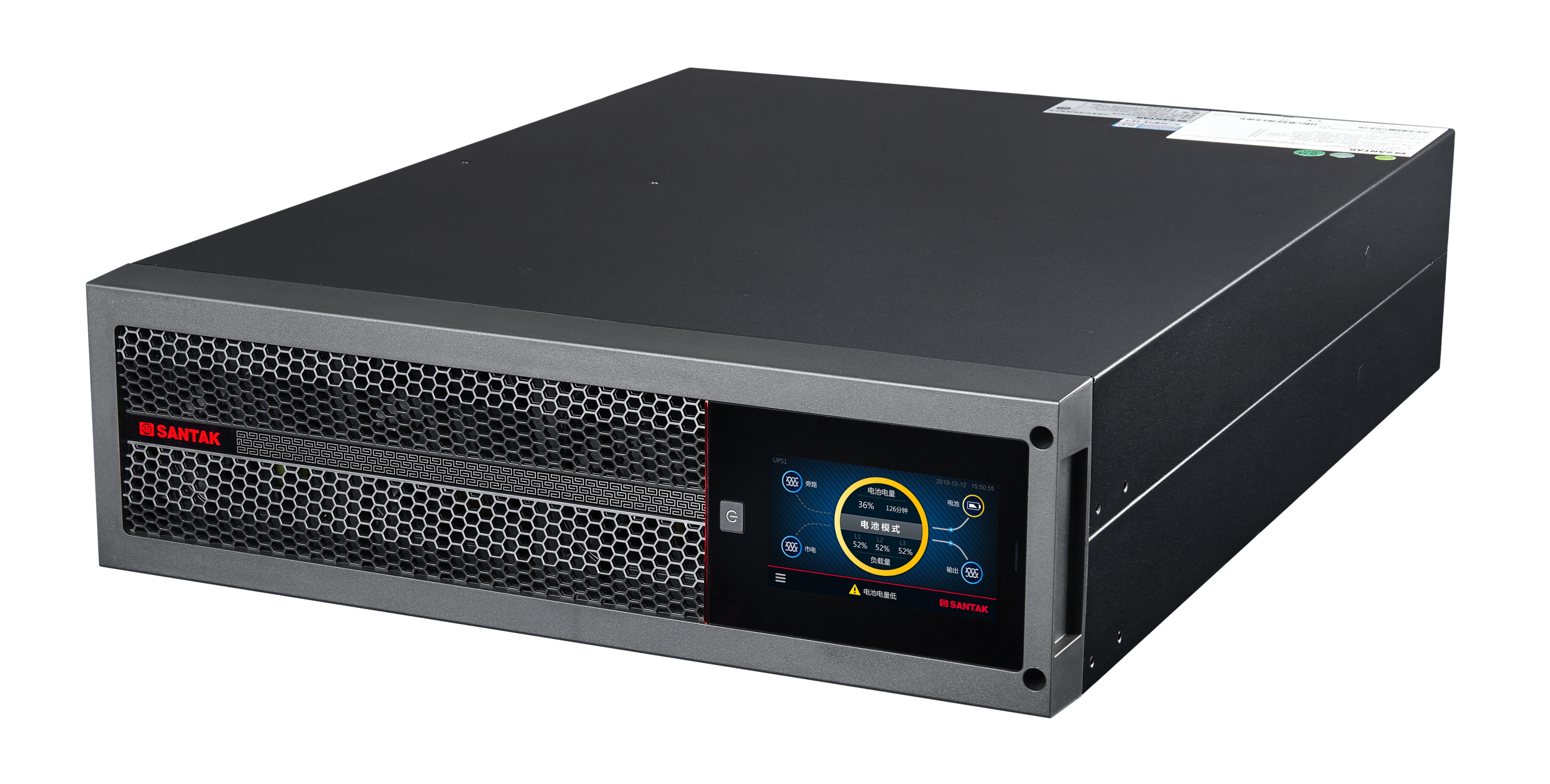

? 高功率密度，10K以內高度2U，20K高度3U，深度小于600mm；
? 1-3K噪音低于40dB，電磁兼容達到C1標準，符合辦公環境應用；
性能優異
? 輸出功率因數=1，滿足更多負載類型；
? 更低能耗，滿足新一代機房趨勢，3K/10K/20K效率分別達94%/95%/96%；
? CE/TLC 認證，滿足一類指標；
智能管理
? M2千兆級監控網卡，兼容各種網絡環境；
? IPP/IPM監控軟件，底層軟件兼容認證；
? 電池智能管理，有效延長電池使用壽命；
? 輸出插座分組控制，實現負載分類管理。
參數表
| 產品型號 | PT 1K | PT 2.2K | PT 3K |
| 輸出 | |||
| 額定容量 | 1kVA | 2.2kVA | 3kVA |
| 輸出功率因數 | 1 | ||
| 輸出額定電壓 | 220V/230V/240V | ||
| 輸出電壓精度 | ± 1 % | ||
| 額定輸出頻率 | (50/60±0.1) Hz | ||
| 輸出制式 | 單相三線 | ||
| 輸出電壓總諧波失真THDV(線性負載) | ≤1% | ||
| 波峰因數比 | ≥3 | ||
| 在線雙轉換模式效率 | 92% | 93% | 94% |
| 經濟模式效率 | 97% | 98% | 98% |
| 過載能力 | 125%，10分鐘 | ||
| 輸入 | |||
| 輸入電壓范圍 | 100VAC-276VAC | ||
| 輸入制式 | 單相三線 | ||
| 輸入頻率范圍 | 40~70Hz | ||
| 輸入功率因數（PF） | >0.99 | ||
| 輸入電流總諧波失真(THDi) | <5% | ||
| 電池 | |||
| 電池電壓 | 48VDC | 72VDC | 72VDC |
| ******充電電流 | 1.4A | 1.7A | 1.7A |
| 電池充電溫度補償 | 支持 | 支持 | 支持 |
| 后備時間（時間/負載） | 20mn/450W | 13mn/1000W | 9mn/1350W |
| 回充時間 | 3小時回充至 90% | ||
| 通訊及顯示 | |||
| 顯示屏 | LCD | ||
| 通訊接口 | 標配USB/RS232/RPO/ROO、智能插槽、干節點 | ||
| 尺寸及重量 | |||
| 寬x高x深(mm) | 440*86.5*450 | 440*86.5*605 | 440*86.5*605 |
| 機架式安裝高度 | 2U | ||
| 凈重（Kg） | 18 | 25 | 27.6 |
| 工作環境 | |||
| 安裝類型 | 機架式或塔式安裝 | ||
| 工作環境溫度 | 0 oC ~ 40 oC | ||
| 工作環境濕度 | 0 ~ 95% (不結露) | ||
| 工作環境高度 | 0~3000米，高于1000米需降容 | ||
| 噪音 | ≤40dB | ≤47dB | ≤47dB |
| 防護等級 | IP20 | ||
| 認證與標準 | |||
| 標準 |
安全：IEC/EN 62040-1 電磁兼容（EMC）：IEC/EN 62040-2, C1 性能：IEC/EN 62040-3 |
||
| 認證 | TLC/CE/CQC節能 | ||
* 產品提供 3 年質保，含電池。
| 產品型號 | PT 6K | PT 6KS | PT 10K | PT 10KS* |
| 輸出 | ||||
| 額定容量 | 6kVA | 6kVA | 10kVA | 10kVA |
| 輸出功率因數 | 1 | |||
| 輸出額定電壓 | 220V/230V/240V | |||
| 輸出電壓精度 | ± 1 % | |||
| 額定輸出頻率 | (50/60±0.1) Hz | |||
| 輸出制式 | 單相三線 | |||
| 輸出電壓總諧波失真THDV(線性負載) | ≤1% | |||
| 波峰因數比 | ≥3 | |||
| 在線雙轉換模式效率 | 95% | 95% | 95% | 95% |
| 經濟模式效率 | 98% | 98% | 98% | 98% |
| 過載能力 | 125%，10分鐘 | |||
| 輸入 | ||||
| 輸入電壓范圍 | 110VAC-275VAC | 單相110VAC-275VAC 三相191VAC-476VAC | ||
| 輸入制式 | 單相三線 | 單相三線三相四線 | ||
| 輸入頻率范圍 | 40~70Hz | |||
| 輸入功率因數（PF） | >0.99 | |||
| 輸入電流總諧波失真(THDi) | <3%（單相） | |||
| 電池 | ||||
| 電池電壓 | 192VDC (192V~240V 可調) | |||
| ******充電電流 | 0~4A可調（默認1.4A） | 0~12A可調（默認4A） | 0~4A可調（默認2A） | 0~12A可調（默認4A） |
| 電池充電溫度補償 | 支持 | 支持 | 支持 | 支持 |
| 后備時間（時間/負載） | 11mn/2700W | - | 8mn/4500W | - |
| 回充時間 | 3小時回充至 90% | - | 3小時回充至 90% | - |
| 通訊及顯示 | ||||
| 顯示屏 | LCD | |||
| 通訊接口 | 標配USB/RS232/RPO/ROO、智能插槽、干節點 | |||
| 尺寸及重量 | ||||
| 寬x高x深(mm) | 438*86.3*573 | 438*86.3*573 | 438*86.3*573 | 438*86.3*573 |
| 機架式安裝高度 | 2U | |||
| 凈重（Kg） | 14 | 14.4 | 15.9 | 16.3 |
| 工作環境 | ||||
| 安裝類型 | 機架式或塔式安裝 | |||
| 工作環境溫度 | 0 oC ~ 50 oC | 0 oC ~ 50 oC | 0 oC ~ 50 oC | 0 oC ~ 50 oC |
| 工作環境濕度 | 0 ~ 95% (不結露) | 0 ~ 95% (不結露) | 0 ~ 95% (不結露) | 0 ~ 95% (不結露) |
| 工作環境高度 | 0~3000m | 0~3000m | 0~3000m | 0~3000m |
| 噪音 | ≤50dB | ≤50dB | ≤55dB | ≤55dB |
| 防護等級（IP） | IP20 | IP20 | IP20 | IP20 |
| 認證與標準 | ||||
| 標準 |
安全：IEC/EN 62040-1 電磁兼容（EMC）：IEC/EN 62040-2, C3 性能：IEC/EN 62040-3 |
|||
| 認證 | TLC/CE/CQC節能 | |||
產品提供 3 年質保，含電池；
*PT10KS 三相輸入暫未上市。
